  1. Обратимся к рис. 7.
    Обратимся к рис. 7. · российское-общество-и-гибель-апл-курск-12-августа-2000-года--image10 · раздел источника

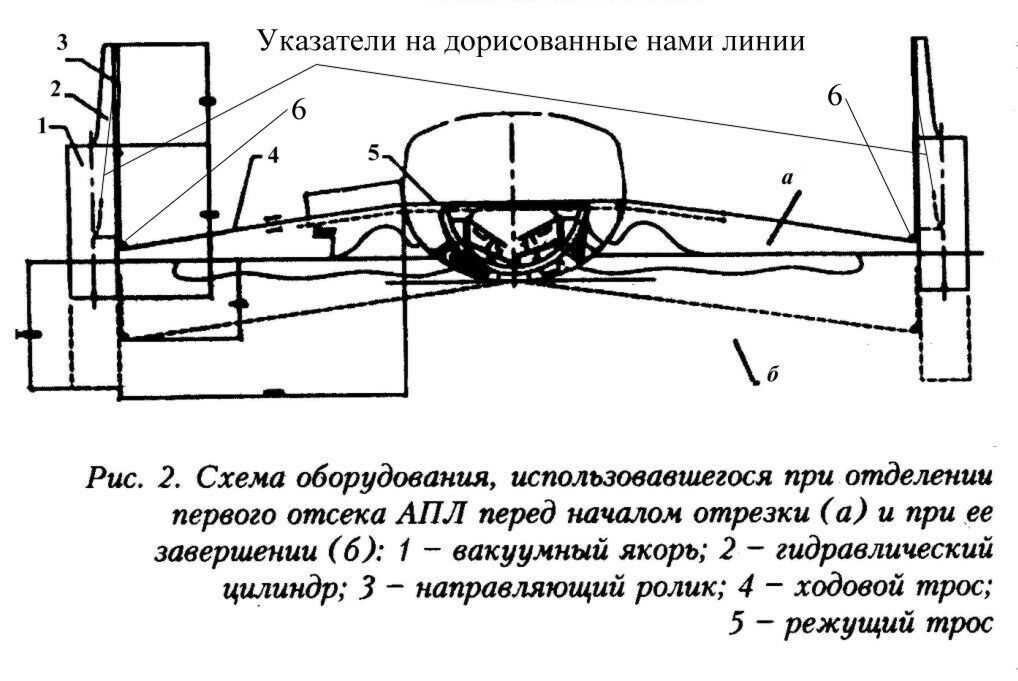

  2. После публикации в 2002 г. настоящей работы в интернете, вышла в свет книга “Запас плавучести” (Петрозаводск, 2003 г., 372 страницы)[^152], автор которой — контр-адмирал в отставке Н.Г.Мормуль, в прошлом начальник Технического управления Северного флота. Ниже мы воспроизводим рис. 2 из его книги, на котором показана схема расположения оборудования при попытке отделения обломков носовой оконечности…
    После публикации в 2002 г. настоящей работы в интернете, вышла в свет книга “Запас плавучести” (Петрозаводск, 2003 г., 372 страницы)[^152], автор которой — контр-адмирал в отставке Н.Г.Мормуль, в прошлом начальник Технического управления Северного флота. Ниже мы воспроизводим рис. 2 из его книги, на котором показана схема расположения оборудования при попытке отделения обломков носовой оконечности… · российское-общество-и-гибель-апл-курск-12-августа-2000-года--image31 · раздел источника
  3. Рис. 3. Вид на пробоину\
    Рис. 3. Вид на пробоину\ · российское-общество-и-гибель-апл-курск-12-августа-2000-года--image4 · раздел источника
  4. На схеме поражения (дубликат рис. 5, представленного в главе 6) чёрными кругами отмечены области предполагаемой локализации эпицентров взрывов натовских торпед, поразивших “Курск”.
    На схеме поражения (дубликат рис. 5, представленного в главе 6) чёрными кругами отмечены области предполагаемой локализации эпицентров взрывов натовских торпед, поразивших “Курск”. · российское-общество-и-гибель-апл-курск-12-августа-2000-года--image53 · раздел источника
  5. Ниже представлен продольный разрез дизель-электрической подводной лодки середины ХХ века с пояснением элементов конструкции и устройств. (Продольный разрез АПЛ “Курск” с пояснениями представлен на рис. 5 в главе 6).
    Ниже представлен продольный разрез дизель-электрической подводной лодки середины ХХ века с пояснением элементов конструкции и устройств. (Продольный разрез АПЛ “Курск” с пояснениями представлен на рис. 5 в главе 6). · российское-общество-и-гибель-апл-курск-12-августа-2000-года--image55 · раздел источника
  6. рис
    рис · российское-общество-и-гибель-апл-курск-12-августа-2000-года--image56 · раздел источника
  7. На рис. 6 показана немасштабная схема АПЛ “Курск” в разрезе по *продольной плоскости симметрии (диаметральной плоскости),* которая несмотря на свою загрублённость и некоторые искажения *(есть различия с тем, что показано на рис. 5: в частности на рис. 5, отсек в котором расположен кормовой спасательный люк — десятый, а не девятый, — но для наших целей эти различия не принципиальны)* тем не менее, …
    На рис. 6 показана немасштабная схема АПЛ “Курск” в разрезе по *продольной плоскости симметрии (диаметральной плоскости),* которая несмотря на свою загрублённость и некоторые искажения *(есть различия с тем, что показано на рис. 5: в частности на рис. 5, отсек в котором расположен кормовой спасательный люк — десятый, а не девятый, — но для наших целей эти различия не принципиальны)* тем не менее, … · российское-общество-и-гибель-апл-курск-12-августа-2000-года--image8 · раздел источника
